YN	70-	25	C	Z
電機類別	機座號	輸出功率	出軸形式	附帶裝置	派竹代號
YY:單相電容運轉感應電動機 YN:單相電容運轉可逆電動機 Y:三相電機	70=φ70	10=10w 15=15w 25=25w 30=30w	C:齒輪軸 G:光軸 C:Gear-shaft G:Bare-shaft W:蝸桿軸	Z:帶陰尼盤 C:帶測速發電機 F:帶風葉 M:帶電磁磁動器	-

 微型減速器型號命名:

70	J	B	100	G	15
減速器箱 體機座號	減速器 代號	出軸型式	減速比	軸承型式	輸出軸直徑	派生代號
70:70×70mm		B:偏心出軸 A:中心出軸	100表示為:1:100	GL滾動軸承 H:滑動軸承 L:輸軸式 Z:混合軸承	15表示直徑φ15mm

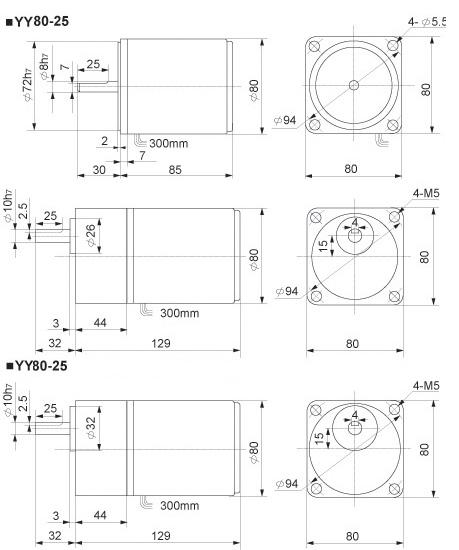

微型減速電機（25w,70#機座,可逆減速電機,小型減速電機）參數規范表:

型號	極數	功率	電壓	頻率	電流	超動轉距	額定轉距	額定轉速	電容
	P	W	V	Hz	A	mN.m(g.cm)	mN.m(g.cm)	r/min	μF/VAc
YY80-25	4	25	110	50/60	0.52	108(1100)	190(1930)	1200/1500	8/250
YY80-25	4	25	220	50	0.26	108(1100)	190(1930)	1200	2/450

25w微型減速電機（70#機座,可逆電機/感應電機） 微型減速電機（可逆電機/感應電機）允許負載:

額定轉速（r/min）			400	300	240	188	120	100	75	60	48	38	27	24	19	15	12	9.6	7.5	6	5	2.5
減速比			3	4	5	6.4	10	12	16	20	25	32	45	50	63	80	100	125	160	200	250	500
允 許 負 載	25W	N.m	0.45	0.60	0.74	0.96	1.57	1.96	2.35	2.94	3.5	4.7	5.7	6.7	7.8	7.8	7.8	7.8	7.8	7.8	7.8	7.8
		kg.cm	4.6	6.1	7.6	9.8	16	20	24	30	36	48	58	68	80	80	80	80	80	80	80	80

表列數字是根據電機同步運車的轉速，在額定負載情況下實際輸出轉速為同步運轉轉速的80%～90%。紅色表示輸出軸運轉方向與電機轉向相同，白色欄表示輸出方向與電機軸轉向相反。
25W減速電機具有低噪聲，低振動，體積小，重量輕，型號多樣，安裝維護簡單等特點。
小型精密減速電機：
(1)感應電機:6W~250W,① 交流感應電機.②單相電機采用運行電容式結構.(注:)本電機使用范圍廣泛,功率齊全;定速運行.本電機亦可反方向運行,但其必須在電機完全停止運行后才 能進行下一個動作,即可繼續朝一個方向運行,也可作反方向運行;所以,如果你的產品不需要電機在運行完一個動作后很快或瞬間進行反方向運行的話,請選擇本 款電機.
(2)可逆電機:6W~250W,可實用于頻繁正反轉.：①內裝摩擦盤式阻尼制動裝置。②停機時約有額定轉矩×10%的制動力。③可以實現瞬時正·反轉。④停機時，過轉量約5-6轉。⑤停機時，有一定的制動力。
(3)調速電機:6W~250W,① 可通過調速器調節電機轉速,來實現自己需要的由低速到高速的各種速度的變化;②感應式電機適合于長時間的一個方向的持續運轉;③調速范圍 廣：50HZ:90-1400r/min 60HZ:90-1600r/min ,④反轉時只有在電機徹底停止后才能進行反向的運轉,不能像可逆電機一樣進行比較快速的反向運行.可實現調速、緩慢加速、緩慢減速、電子制動功能.
(4)電磁剎車電機:6W~250W,①電源斷電即制動，保持負載。②過轉量約2-3轉。③單相、三相齊全
(5)電磁剎車+調速電機,25W~250W,①調速范圍廣： 50HZ:90-1400r/min 60HZ:90-1600r/min ②可實現調速、緩慢加速、緩慢減速、電磁制動功能。 ③電源斷電即制動，保持負載。
