ZQA圓柱齒輪減速機簡介
ZQA減速機是在ZQ型減速器的基礎上改型設計的。為了提高齒輪的承載能力，又便于替代ZQ型，即安裝尺寸和外形尺寸、輸入和輸出軸伸不變的情況下，只改變齒輪的材質和熱處理方式采用中硬齒面。并將ZQ型減速器的一級速比23.34改成25.02。
工作條件： 齒輪圓周速度不大于16m/s；高速軸轉速不大于1500r/min；工作環境溫度為-40～+45℃；可正、反兩向運轉。

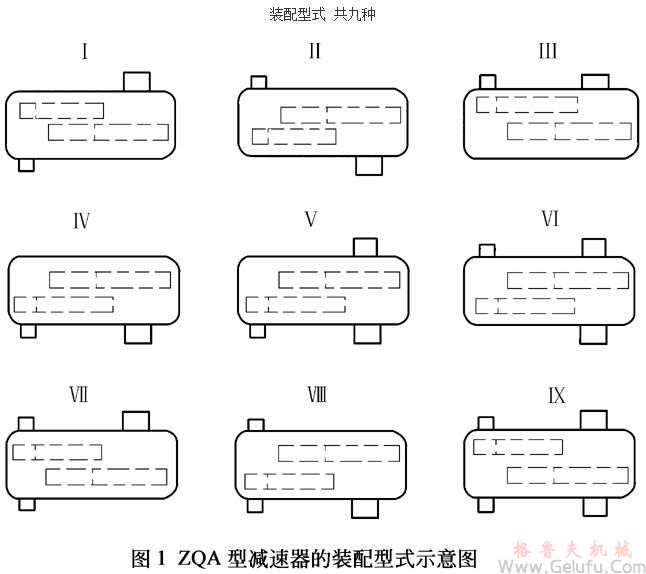

ZQA型減速機裝配型式

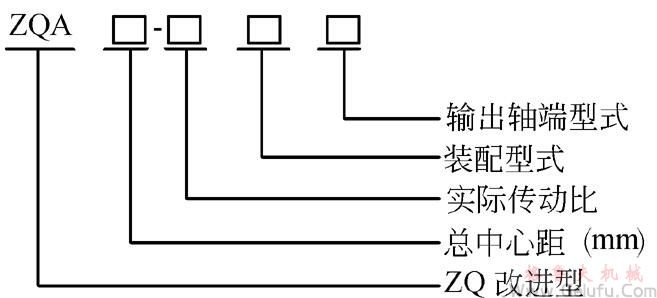

標記示例：
ZQ改進型減速器總中心距為500mm，傳動比為25.02，第3種裝配形式，加粗圓柱形輸出軸。標記為：
減速器ZQA500-25.02ⅢZ（φ95）
1）中心距 ZQA型減速器的中心距與ZQ型減速器相同
2）傳動比 ZQA型減速器的傳動比除25.02與ZQ型減速器不同之外其余都相同。
ZQA型減速器的公稱傳動比和實際傳動比
|
公稱傳動比
|
50
|
40
|
31．5
|
25．0
|
20
|
15
|
12．5
|
10
|
8
|
|
實際傳動比
|
48.57
|
40.17
|
31.5
|
25.02
|
20.49
|
15.75
|
12.64
|
10.35
|
8.23
|

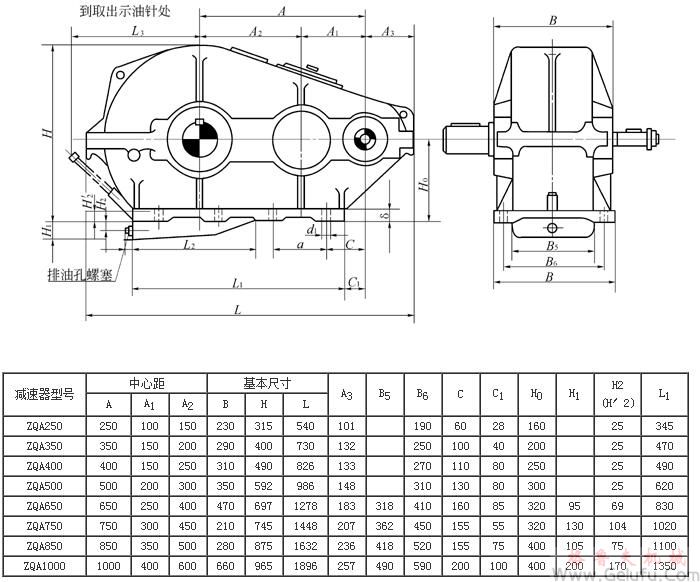

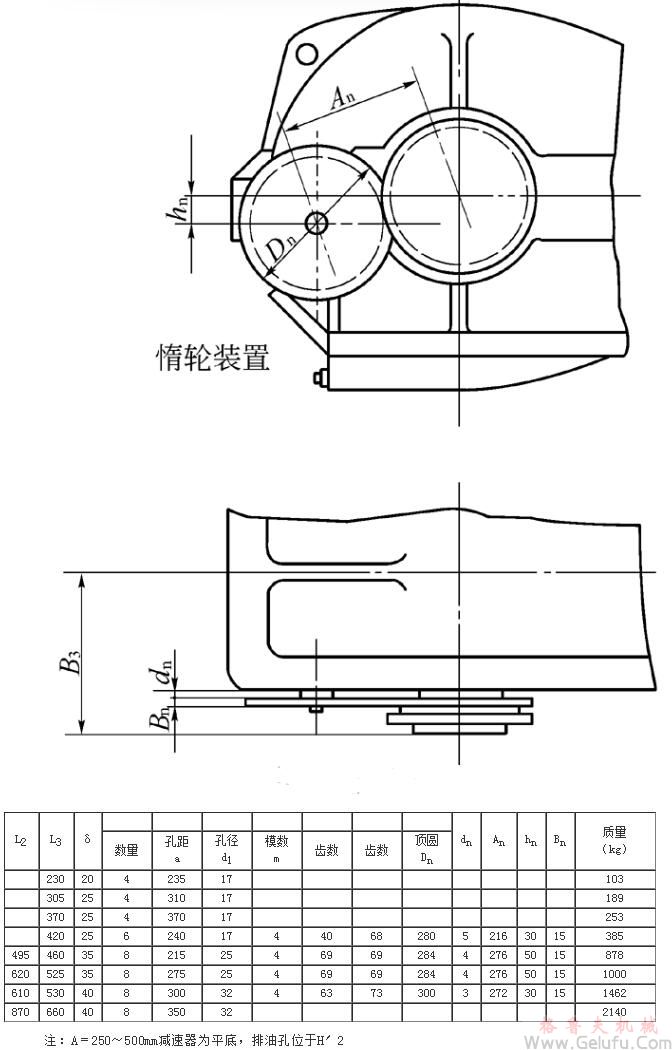

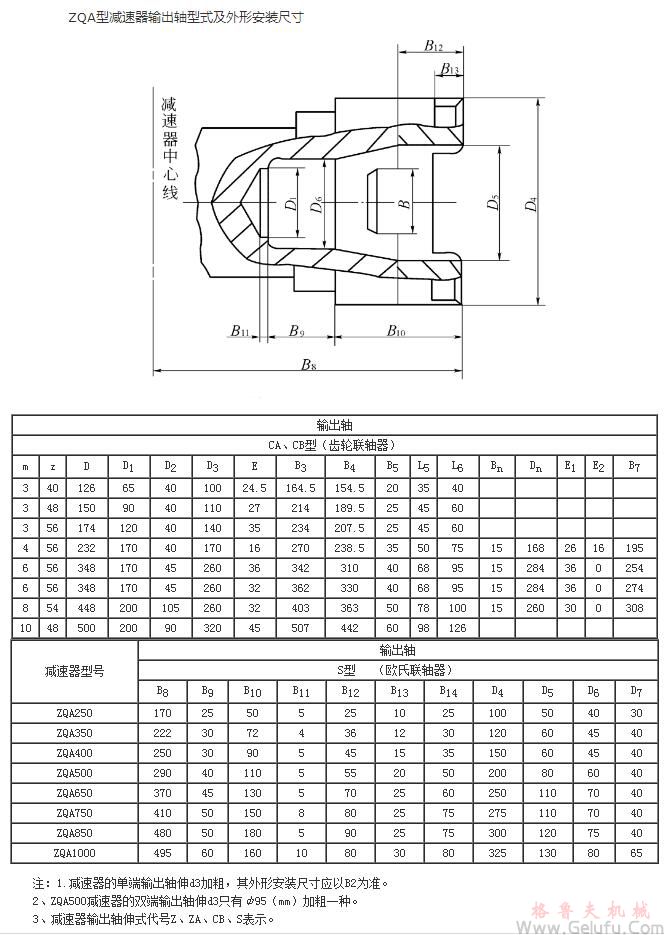

ZQA250、ZQA350、ZQA400、ZQA500、ZQA650、ZQA750、ZQA850、ZQA1000減速機外形安裝尺寸

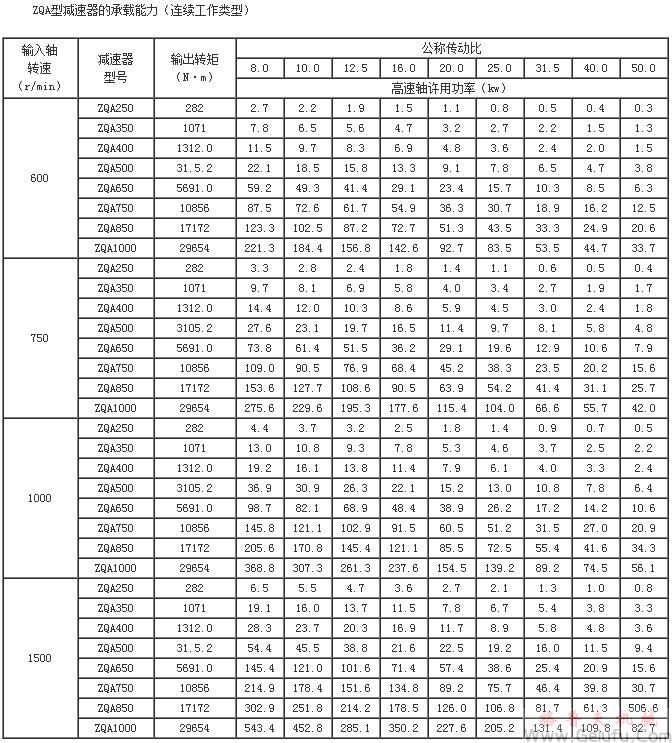

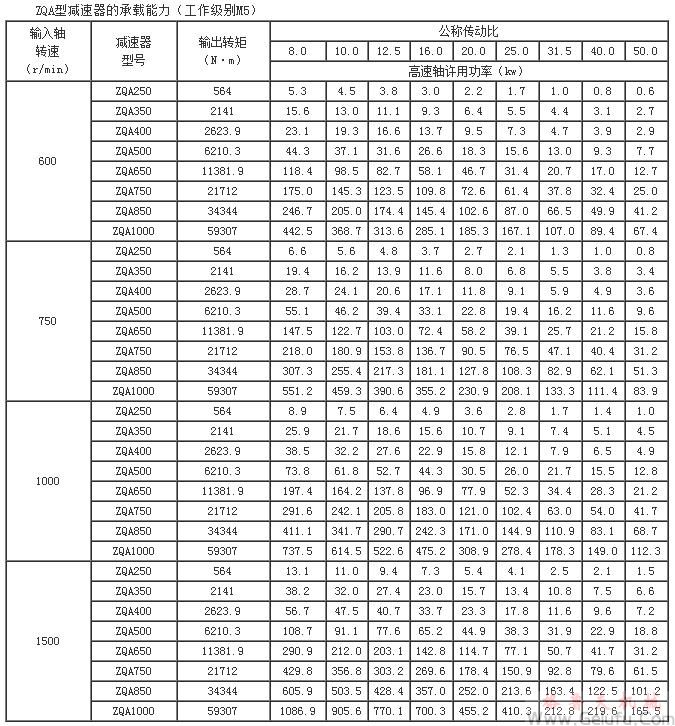

ZQ減速機的承載能力（工作級別M5）

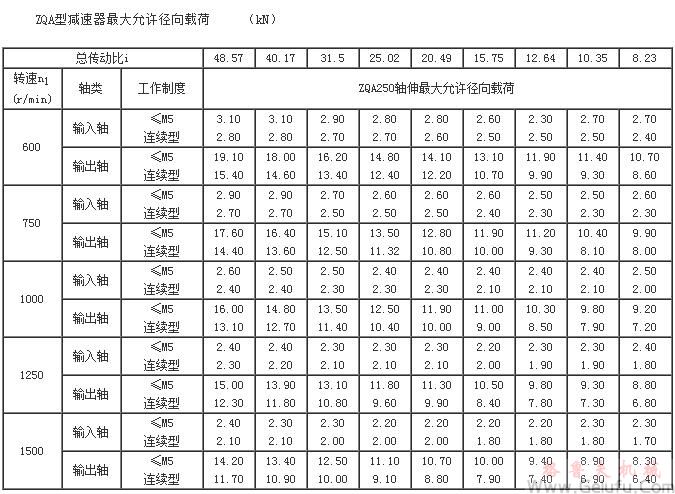

ZQA型減速機 大允許徑向載荷(ZQA250)

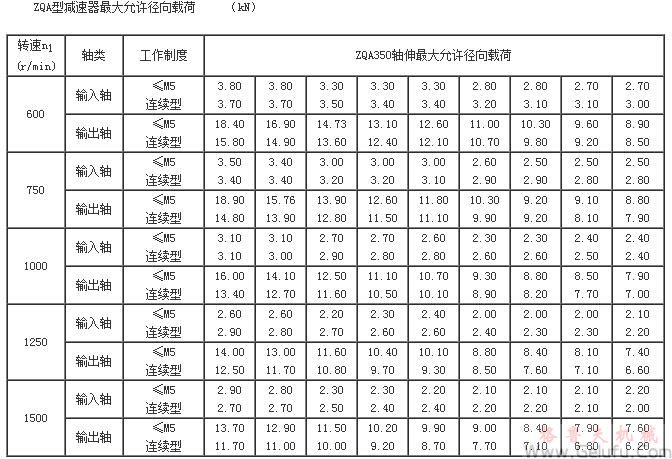

ZQA型減速機 大允許徑向載荷(ZQA350)

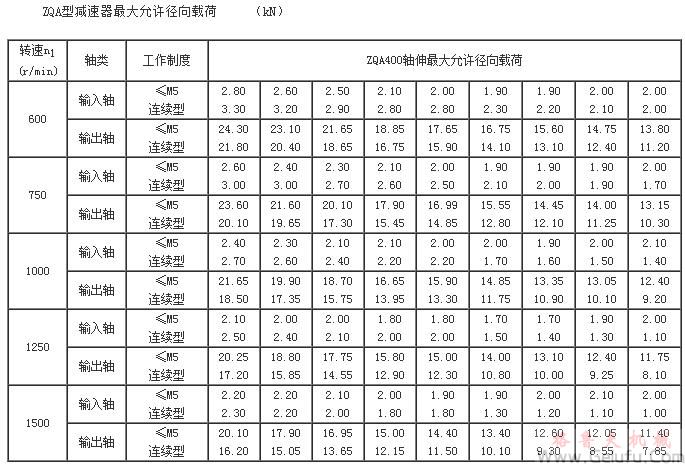

ZQA型減速機 大允許徑向載荷(ZQA400)

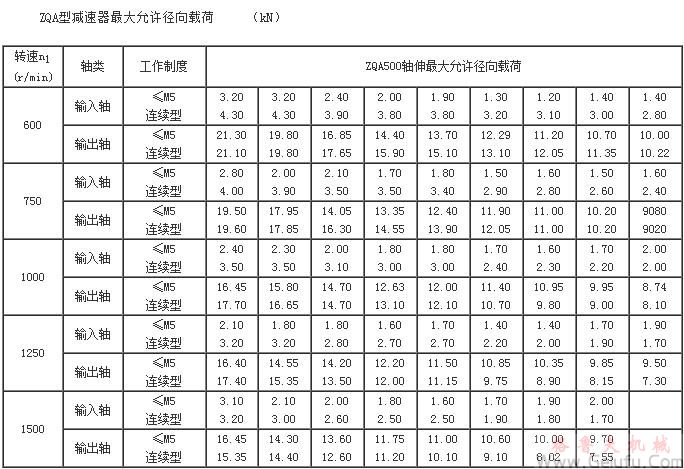

ZQA型減速機 大允許徑向載荷(ZQA500)

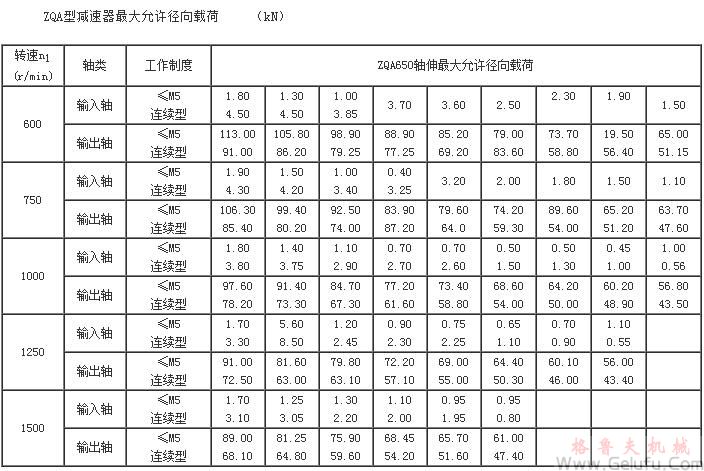

ZQA型減速機 大允許徑向載荷(ZQA650)

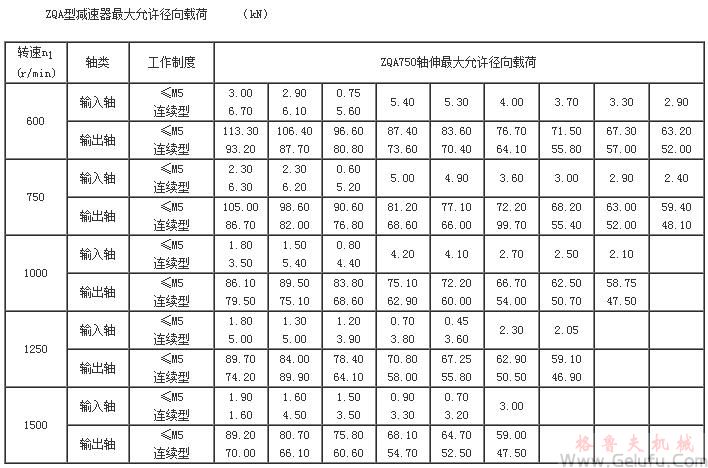

ZQA型減速機 大允許徑向載荷(ZQA750)

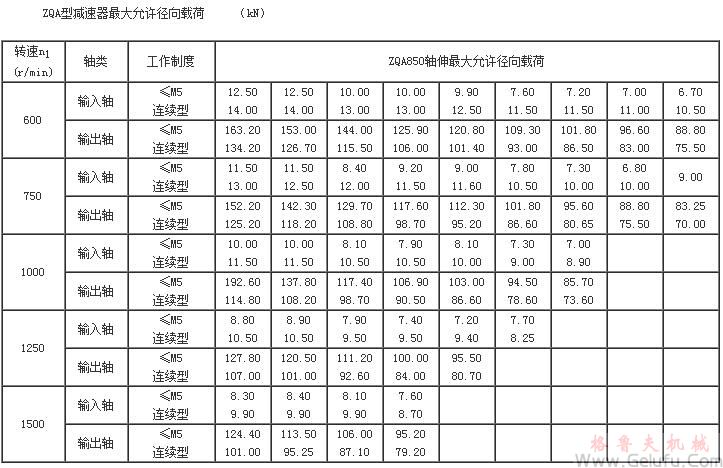

ZQA型減速機 大允許徑向載荷(ZQA850)

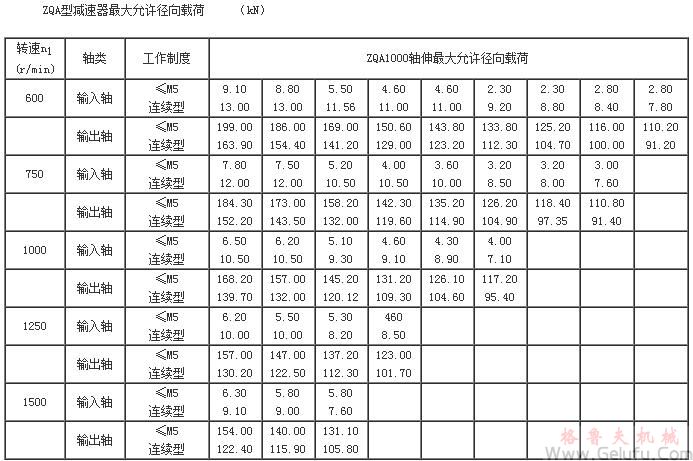

ZQA型減速機 大允許徑向載荷(ZQA1000)
