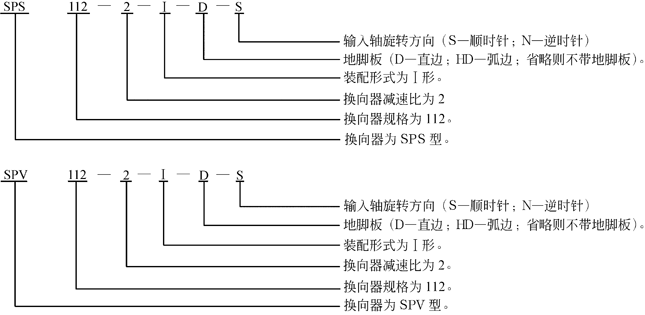

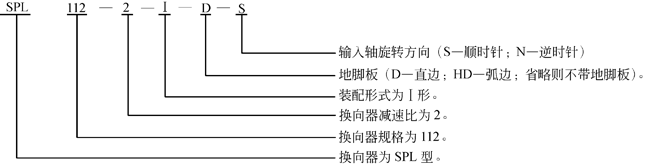

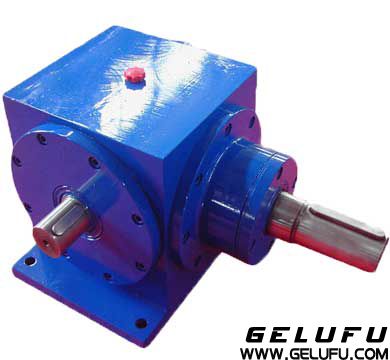

SP 、SPL 、SPS、SPV

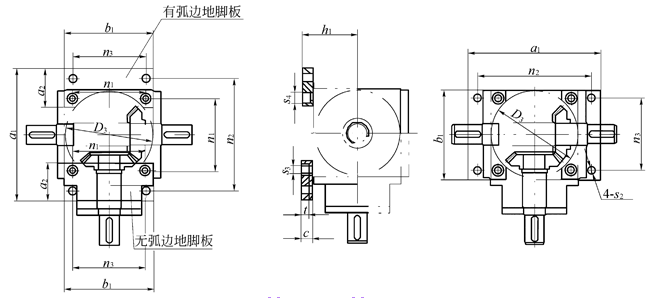

  帶圓弧的地腳可安裝在換向器的任意面上，無圓弧的地腳只能安裝在換向器的平坦面上。





規格	a1	a2	b10-0.5	c	D3	h1	n1	n2	n3	s2	s3	s4	t	螺栓	重量
															有弧邊	無弧邊
27	82	25	74	10	53	37	44	68±0.2	60	5.5	5.3	9	6	M5×12	0.2	0.3
44	145	45	90	12	88	57	72	125±0.2	72	6.6	6.4	10.4	7	M6×16	0.6	0.8
55	168	50	110	15	108	70	88	146±0.2	88	9	8.4	13.5	9.5	M8×18	0.9	1.2
77	208	60	140	20	135	90	110	178±0.2	110	11	10.5	16.5	11.5	M10×25	1.9	2.5
96	250	70	170	20	165	105	134	215±0.2	134	14	13	19	14	M12×25	2.7	3.5
112	310	90	210	25	205	130	170	265±0.3	170	18	17	25	18	M16×30	5.2	7
135	345	100	240	25	235	145	190	295±0.3	190	18	17	25	18	M16×30	6.5	9
155	385	100	280	25	275	165	220	335±0.3	220	18	17	25	18	M16×30	7.8	10.5
注：建議地腳板與找向器聯接的螺栓加鎖緊墊圈或其它鎖緊裝置。

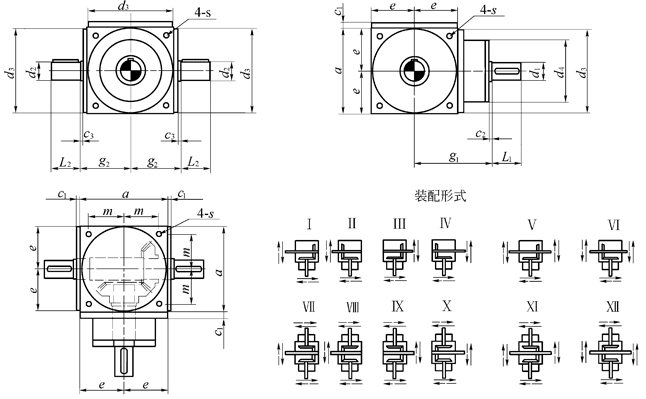

規格	d3h7	L2	i=1～3	i=4～5	e	g1	g2	m	s	重量 kg	油量 1
			d4	d4
27	53	23	53	-	27	72	37	22	M5	2	0.1
44	88	35	72	62	45	95	57	36	M6	6	0.2
55	108	40	81	72	55	110	67	44	M18	10	0.3
77	135	50	98	81	70	130	82	55	M10	20	0.4
96	165	60	118	98	85	155	100	67	M12	32	1
112	205	70	128	110	105	190	122	85	M16	60	2
135	235	85	138	120	120	215	137	95	M16	75	2.5
155	275	110	150	135	140	250	157	110	M16	115	3
注： a、軸d2可作為輸入端，此時，SPL型換向器在許用速度范圍內可作增速傳動 b、如果數只換向器串連使用，建議SPV型 c、訂貨時，請指明地腳螺紋孔位置

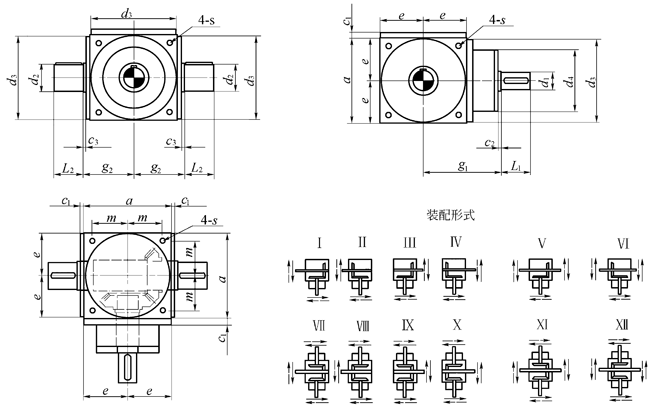

SPS型轉向箱的外形連接尺寸、重量、潤滑油量          單位：mm

規格	a	c1	c2	c3	輸入軸		i=1:1.5		i=1:2
					d1 js6	L1	d2 js6	L2	d2 js6	L2
44	90	10	2	2	18	35	16	30	14	25
55	110	10	2	2	22	40	20	35	18	35
77	140	10	2	2	32	50	28	45	24	40
96	170	12	2	2	40	60	38	55	28	45
112	210	15	2	2	45	70	45	70	38	55
135	240	15	2	2	55	85	55	85	45	70
155	280	15	2	2	60	110	60	110	50	80



規格	d3h7	d4	e	g1	g2	m	s	重量 kg	油量 1
44	88	72	45	95	57	36	M6	6	0.2
55	108	81	55	110	67	44	M8	10	0.3
77	135	98	70	130	82	55	M10	20	0.4
96	165	118	85	155	100	67	M12	32	1
112	205	128	105	190	122	85	M16	60	2
135	235	138	120	215	137	95	M16	75	2.5
155	275	150	140	250	157	110	M16	115	3
注：d2可作為輸入端，此時，SPS型轉向箱在許用速度范圍內可作換向傳動



SPV型換向器，可通過加強的整軸d2傳遞更大扭矩，特別推薦此型號換向器作為多只串連且每只換向器通個輸入軸d1輸入扭矩的場合使用，另外，SPV型換向器還可用在輸出軸d2承受一定徑向力的場合。

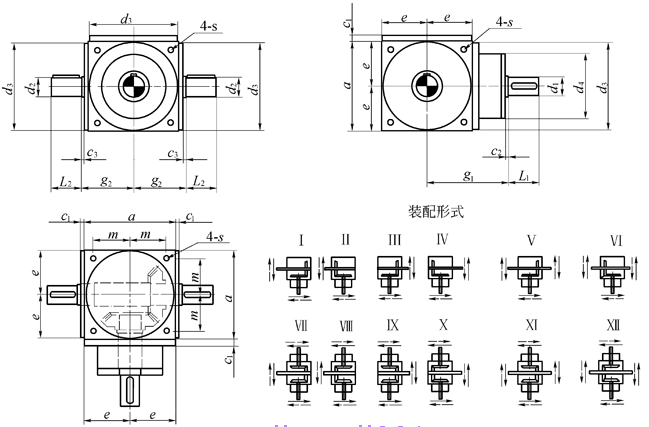

     SPV型轉向箱的外形連接尺寸、重量、潤滑油量                       單位：mm

規格	a	c1	c2	c3	i=1～2		i=3		i=4		i=5		d2 js6
					d1 js6	L1	d1 js6	L1	d1 js6	L1	d1 js6	d4
44	90	10	2	2	18	35	16	30	11	23	11	23	24
55	110	10	2	2	22	40	20	35	16	30	14	25	28
77	140	10	2	2	32	50	26	45	20	35	16	30	40
96	170	12	2	2	40	60	32	50	26	45	22	40	50
112	210	15	2	2	45	70	38	55	32	50	30	50	60
135	240	15	2	2	55	85	45	70	38	55	35	55	70
155	280	15	2	2	60	110	50	80	45	70	42	70	80



    1、確定輸入功率；

    1.1、按輸入功率選擇換向器

      轉向箱的負載功率為P2。當轉向箱每小時啟動次數小于20次，尖峰負荷為額定負荷的1.5倍時，轉向箱的許用輸入功率計算公式為P2n=P2×KA×s。當轉向箱每小時啟動次數為21-60次，轉向箱的許用輸入功率計算公式為P2n=1.2×P2×KA×s。經計算所得的P2n必須小于或等于換向器額定輸入功率Pn

    1.2、熱功率校核

    轉向箱應經熱功率校核計算，散熱功率不夠時須加冷卻裝置。

    如果轉向箱的負載功率P2大于其熱功率PG，必須加冷卻裝置。熱功率PG是按照環境溫度為20℃、每天動轉10小時、小時負荷率為100%時給出的。校核熱功率時須用P2乘環境溫度系數f1和小時負荷系數f2，計算結果如果大于熱功率表中PG數值，則轉向箱必須采取冷卻措施。

    2換向器選用步驟：

    （1）選擇換向器的類型；

    a、確定原動機類型；額定輸入功率P1；輸入轉速n1；

    b、確定負載類型、其功率P2和轉速n2；

    c、確定所需的傳動比i=n1/n2。

    （2）原動機和工作機的工況

    a 、確定原動機和按表11確定換向器的載荷類型；

    b、確定平均每日工作小時數；

    c、每小時啟動次數及小時負荷率；

    d、按表8確定換向器安全系數s。

    （3）換向器使用環境

    a、環境溫度℃；

    b、安裝空間、灰塵、濕度及周圍溫度（輻射熱）對換向器的影響。

    （4）原動機和換向器的連接方式

    a、原動機與換向器連接方式（用柔性聯軸器連接、三角帶或扁平皮帶連接）；

    b、輸入軸的徑向力。

    （5）換向器輸出部分連接

    a、通過柔性聯軸器連接或浮動的齒式聯軸器連接；

    b、附加在輸出軸上的徑向力。

    （6）換向器安裝方式

    a、確定換向器在原動機和工作機之間的安裝形式。

    （7）是否用于增速

    （8）水冷方式

    a、冷卻水為自來水或海水；

    b、進水溫度

    工況系數KA

原動機	每日工作小時	載荷性質
		U	M	H
電動朵 氣輪機 水力機	-3 ＞3-10 ＞10	0.8 1.0 1.25	1 1.25 1.5	1.5 1.75 2
4～6缸活塞 發動機	-3 ＞3-10 ＞10	1 1.25 1.5	1.25 1.5 1.75	1.75 2 2.25
1～2缸活塞 發動機	-3 ＞3-10 ＞10	1.25 1.5 1.75	1.5 1.75 2	2 2.25 2.5

    環境溫度系數f1

無冷卻 PG×f1	環境溫度（℃）
	10	20	30	40	50
f1	1.2	1	0.87	0.75	0.64

    換向器安裝系數

重要性與安全要求	一般設備，轉向箱失效僅 引起單機停產且易 更換備件	重要設備，轉向箱失效 引起機組生產線或 全廠停產	高度安全要求，轉向箱失效引起設備、 人身事故
s	1.1～1.3	1.3～1.5	1.5～1.7

    小時負荷率系數f2

無冷卻 PG×f2	小時負荷率（%）
	100	80	60	40	20
f2	1	1.2	1.4	1.6	1.8
