C系列一級斜齒輪減速機選型參數表及結構圖
eghtebas.com 格魯夫機械 2015-07-03 08:55:56
點擊：
C系列一級斜齒輪減速機型號說明及結構圖
1.1 平行輸出、體積小、減速比小、輸出轉速快、能耗小、噪聲低。
1.2 底座式安裝具有低中心高特點，平均效率98%。
1.3 輸入軸與輸出軸旋轉方向相反。

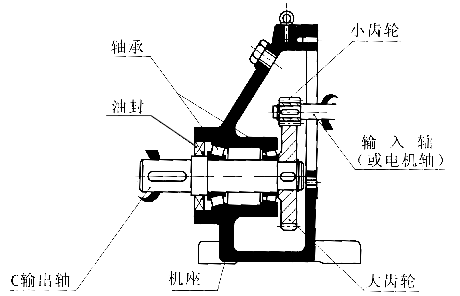

2.C系列結構圖

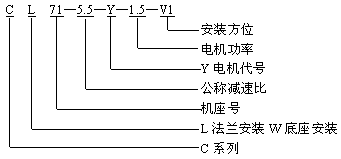

3.C系列型號規格表示方法舉例：
1.C系列重量表：
|
型號
|
C31
|
C41
|
C61
|
C71
|
C81
|
C91
|
C101
|
C121
|
C151
|
|
m(kg)
|
4
|
7
|
12
|
20
|
33
|
60
|
75
|
125
|
220
|
注：帶輸入軸、輸入法蘭另加20%；帶電機根據所配規格另加。
2.C系列Fr(N)表：
|
n1(r/min)
|
nN2(r/min)
|
iN
|
C31
|
C41
|
C61
|
C71
|
C81
|
C91
|
C101
|
C121
|
C151
|
|
1450
|
906
|
1.6
|
48
|
80
|
196
|
252
|
144
|
264
|
384
|
768
|
1760
|
|
763
|
1.9
|
48
|
88
|
196
|
268
|
148
|
280
|
444
|
888
|
2032
|
|
|
659
|
2.2
|
64
|
88
|
208
|
348
|
336
|
396
|
720
|
1440
|
3288
|
|
|
604
|
2.4
|
80
|
104
|
1200
|
408
|
376
|
1248
|
760
|
1520
|
3464
|
|
|
537
|
2.7
|
160
|
224
|
1600
|
888
|
960
|
1584
|
1680
|
3360
|
7656
|
|
|
468
|
3.1
|
208
|
516
|
2080
|
2048
|
1560
|
2248
|
3040
|
6080
|
13840
|
|
|
426
|
3.4
|
264
|
1104
|
2080
|
2560
|
2184
|
2984
|
3440
|
6880
|
15680
|
|
|
382
|
3.8
|
352
|
1320
|
2400
|
3432
|
4024
|
3624
|
4480
|
8960
|
20400
|
|
|
322
|
4.5
|
368
|
1384
|
2640
|
3600
|
4400
|
4944
|
5200
|
10400
|
23600
|
|
|
279
|
5.2
|
400
|
1504
|
2864
|
3920
|
4784
|
5776
|
6160
|
12400
|
24800
|
|
|
264
|
5.5
|
536
|
1608
|
2960
|
4192
|
5056
|
6104
|
7120
|
14000
|
25600
|
|
|
230
|
6.3
|
800
|
1712
|
3208
|
4480
|
5480
|
6800
|
7760
|
14000
|
25600
|
備注：各規格更低的輸出轉速按以上 大的Fr值。
3.C系列傳動能力表：
|
n1
(r/min)
|
nN2
(r/min)
|
iN
|
C31
|
C41
|
C61
|
C71
|
C81
|
|||||
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
|||
|
1450
|
906
|
1.6
|
28
|
*2.64
|
55
|
*4.8
|
91
|
*6.6
|
145
|
*13.2
|
262
|
25.5
|
|
763
|
1.9
|
33
|
*2.64
|
56
|
*4.8
|
100
|
*6.6
|
155
|
12.26
|
295
|
23.2
|
|
|
659
|
2.2
|
38
|
*2.64
|
56
|
*3.5
|
107
|
*6.6
|
165
|
11.49
|
320
|
22.6
|
|
|
604
|
2.4
|
43
|
*2.64
|
56
|
*3.5
|
98
|
6.15
|
180
|
*9.6
|
335
|
20.5
|
|
|
537
|
2.7
|
50
|
*2.64
|
56
|
3.07
|
88
|
*4.8
|
180
|
*9.6
|
335
|
18.4
|
|
|
468
|
3.1
|
28
|
*1.32
|
56
|
*2.64
|
85
|
4.25
|
160
|
*6.6
|
335
|
16.5
|
|
|
426
|
3.4
|
22
|
*0.96
|
56
|
2.46
|
73
|
3.21
|
152
|
*4.8
|
335
|
*9.6
|
|
|
382
|
3.8
|
13
|
*0.48
|
56
|
*1.32
|
70
|
*2.64
|
128
|
*3.5
|
255
|
*9.6
|
|
|
322
|
4.5
|
15
|
*0.48
|
50
|
*0.66
|
64
|
*1.32
|
102
|
*1.93
|
240
|
*6.6
|
|
|
279
|
5.2
|
30
|
*0.48
|
62
|
*0.66
|
85
|
*1.32
|
208
|
*4.8
|
|||
|
264
|
5.5
|
30
|
*0.48
|
45
|
*0.66
|
92
|
*1.32
|
187
|
*2.64
|
|||
|
230
|
6.3
|
33
|
*0.48
|
85
|
*1.32
|
160
|
*2.64
|
|||||
|
n1
(r/min)
|
nN2
(r/min)
|
iN
|
C91
|
C101
|
C121
|
C151
|
||||
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
|||
|
1450
|
906
|
1.6
|
420
|
*32.6
|
535
|
*48.5
|
1030
|
97.0
|
1500
|
141
|
|
763
|
1.9
|
475
|
*32.6
|
637
|
*48.5
|
1230
|
97.0
|
1800
|
141
|
|
|
659
|
2.2
|
495
|
*32.6
|
690
|
*48.5
|
1390
|
97.0
|
2000
|
141
|
|
|
604
|
2.4
|
495
|
30.24
|
690
|
*39.5
|
1390
|
*79.5
|
2000
|
*116
|
|
|
537
|
2.7
|
495
|
27.17
|
690
|
38.00
|
1390
|
*66.0
|
2000
|
*97.0
|
|
|
468
|
3.1
|
495
|
24.27
|
690
|
*32.6
|
1340
|
66.0
|
1975
|
97.0
|
|
|
426
|
3.4
|
495
|
*19.4
|
690
|
30.11
|
1105
|
48.5
|
1830
|
79.5
|
|
|
382
|
3.8
|
495
|
*16.3
|
690
|
*26.4
|
985
|
39.5
|
1650
|
66.0
|
|
|
322
|
4.5
|
495
|
*13.2
|
580
|
*16.3
|
965
|
32.6
|
1440
|
48.5
|
|
|
279
|
5.2
|
330
|
*9.6
|
580
|
*13.2
|
650
|
19.4
|
1090
|
32.6
|
|
|
264
|
5.5
|
350
|
*6.6
|
380
|
*9.6
|
600
|
16.3
|
710
|
19.4
|
|
|
230
|
6.3
|
250
|
*4.8
|
380
|
*6.6
|
410
|
9.6
|
660
|
16.3
|
|
