K97減速機系列斜齒輪-弧齒錐齒輪減速電機的產品簡介及使用范圍
1、高度模塊化設計：可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各機型間組合聯接。
2、傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。
3、安裝形式：安裝位置不受限制。
4、強度高、體積?。合潴w采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。
5、使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油，油封以及軸承。
6、噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而減速機噪聲較低。7、效率高：單機型效率不低于95%。
8、可承受較大的徑向載荷。
9、可承受不大于徑向力15%的軸向載荷。
二、使用范圍
本減速電機適合在環境溫度-10℃到+40℃條件下運行，海拔高度可達1000米。
可用于正反轉。
無行業限制。
在其它條件下使用時請與技術部聯系。
K97減速機系列斜齒輪弧齒錐齒輪減速電機安裝形式圖例
各種安裝形式定義為：
M1—電機水平放置；減速機底腳朝下。
M2—電機居下。
M3—電機水平放置；減速機底腳朝上。
M4—電機居上。
M5—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到下方位置。
M6—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。
安裝形式圖例 GK37-157/GKAB47-107
GK97減速機/GKAB97減速機系列斜齒輪弧齒錐齒輪減速電機安裝形式圖
GKF97減速機/GKAF97減速機系列斜齒輪弧齒錐齒輪減速電機安裝形式圖
GKAT97減速機/GKA97減速機系列斜齒輪弧齒錐齒輪減速電機安裝形式圖
GK97減速機系列斜齒輪弧齒錐齒輪減速電機型號表示法及型號示例

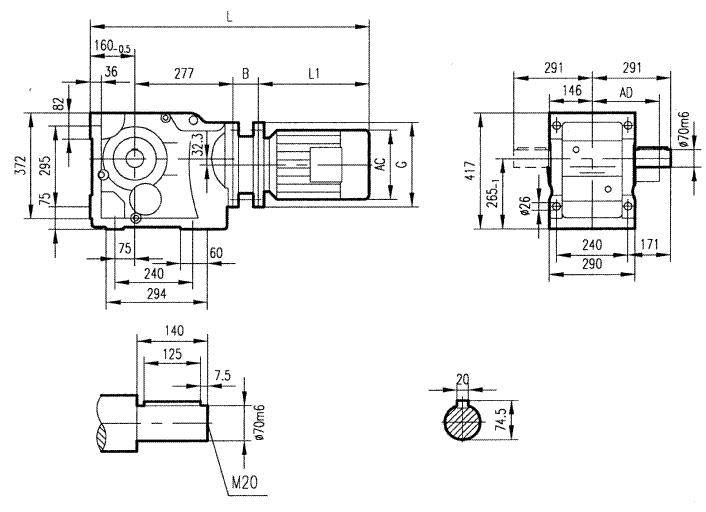

GK97減速機安裝尺寸圖/K型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號
|
90S
|
90L
|
100L
|
112M
|
132S
|
132M
|
160M
|
160L
|
180M
|
180L
|
200
|
|
AC
|
195
|
195
|
215
|
240
|
275
|
275
|
330
|
330
|
380
|
380
|
420
|
|
AD
|
155
|
155
|
180
|
190
|
210
|
210
|
255
|
255
|
280
|
280
|
305
|
|
B
|
65
|
65
|
81.5
|
81.5
|
92
|
92
|
125
|
125
|
125
|
125
|
152
|
|
G
|
200
|
200
|
250
|
250
|
300
|
300
|
350
|
350
|
350
|
350
|
400
|
|
L1
|
270
|
295
|
325
|
340
|
390
|
430
|
505
|
560
|
590
|
630
|
660
|
|
L
|
772
|
797
|
843.5
|
858.5
|
919
|
959
|
1067
|
1122
|
1152
|
1192
|
1249
|
